YAD冷冻式压缩空气干燥器

工作原理：

冷干机是根据冷冻除湿原理，将湿热的压缩空气通过甄发奇进行交换，使压缩空气的气态水分凝结成液态水，通过气水分离器排出机外。

造型特点：

1. 采用著名品牌制冷压缩机，运行稳定，噪音低，能耗少，安全可靠；

2. 空气流经部分采用喷塑处理，避免压缩空气二次污染；

3. 独特气液分离设计，避免水分二次蒸发，排污更彻底；

4. 可选配RS-485/RS232通讯接口、联控功能；

5. 具有多种故障诊断、报警及自动处理能力；

6. 电子排水系统，不易堵塞，保证机组最佳的排水效果。

选型技术范围：

风冷型

额定处理气量：1-200Nm3/min

工作压力：0.6-0.8MPa（可供0.8-3.0MPa）

成品气露点：≦-23℃（常压）

进气温度：≦38℃

环境温度：38℃

压力损失：≦0.02MPa

冷却方式：风冷

风冷型

额定处理气量：1-200Nm3/min

工作压力：0.6-0.8MPa（可供0.8-3.0MPa）

成品气露点：≦-23℃（常压）

进气温度：≦38℃

进水温度：≦32℃

进水压力：0.2~0.4MPa

冷却方式：水冷

高温型

额定处理气量：1-200Nm3/min

工作压力：0.6-0.8MPa（可供0.8-3.0MPa）

成品气露点：≦-23℃（常压）

进气温度：≦80℃

进水温度：≦32℃

进水压力：0.2~0.4MPa

冷却方式：水冷、风冷

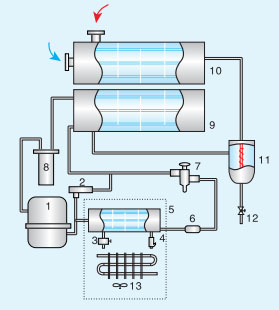

                                                            1、冷媒压缩机　　7、热力膨胀阀

                                                            2、热气旁通阀　　8、气流分离器

                                                            3、水量调节阀　　9、蒸发器

                                                            4、水过滤器　　　10、预冷器

                                                            5、水冷式冷凝器　11、气水分离器

                                                            6、干燥过滤器　　12、电子排污阀

                                                            13、风冷式冷凝器

技术参数

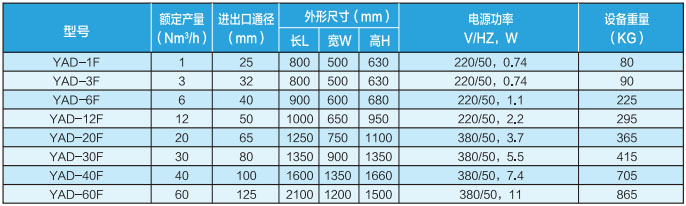

风冷型冷干机

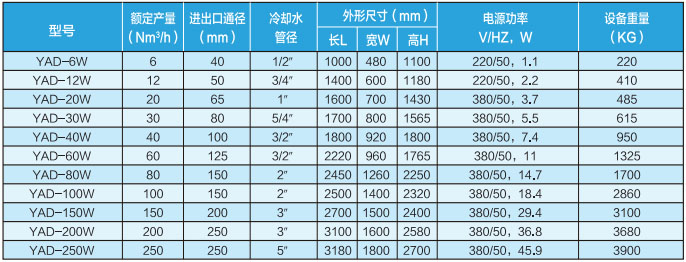

水冷型冷干机

高温型冷干机

注：如上参数表未涉及参数或设计基准改变，请向我司咨询。
