YHP型氮气纯化设备

工作原理：

采用催化反应技术，利用在催化剂参与下，促进气体中的氧气杂质与加入的氢气发生化学反应而生成水，实现完全脱氧，得到高纯度氮气的目的。

选型特点：

1. 自动加氢配比装置，控制精度高，安全可靠。

2. 节能型工艺，使系统运行能耗低。

3. 自动放空装置，保证成品气品质。

4. 具有多种故障诊断、报警及自动处理能力。

5. 可选配DCS通讯接口。

选型技术范围

氮气产量：10~2000Nm3/h

氮气纯度：≧99.9995%

氧含量：≦5ppm

氢含量：≦5ppm

露点：≦-60℃

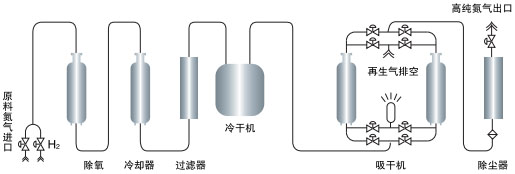

常规流程图

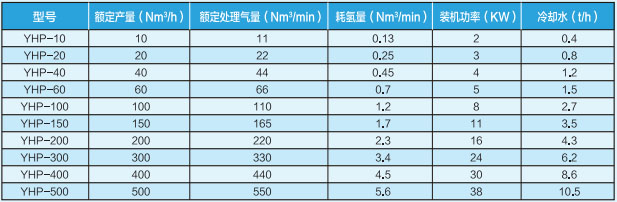

技术参数

注: 1、以上参数表均以环境38C,-个标准大气压下及32℃冷却水温度，进口氮气纯度99.5%，氯气纯度90%为设计基准;
     2、根据不同要求，允许纯化设备进口纯度在98-99.99%范围，氢气纯度在50- 99.99%范围。
     3、如上参数表未涉及参数或设计基准改变，请向我司咨询。
