YTN型变压吸附制氮机

工作原理：

在一定压力下，利用空气中氮、氧分子在碳分子的扩散速率差异较大，短时间内，氧分子被碳分子筛牢牢吸附，氮分子相对富集，大道氮、氧分离。

由于碳分子筛对氧分子的吸附容量随压力的不同有明显的差异，压力降低，即可解吸碳分子筛的氧分子，使碳分子筛再生，得以重复循环使用。

采用两塔工艺，一塔吸附，一塔再生，循环交替，持续产生高纯度氮气。

造型特点：

1. 能耗、投入成本低，适应广泛环境，起、停设备块，压力纯度易调节。

2. 成熟的工艺体系，优秀的使用效果。

3. 撬装式结构，结构紧凑，占地面积小，易安装。

4. Plc控制，产气稳定，自动化程度高，可实现远程操控或无人运行。

5. 设备兼容性高，可满足客户各种需求。选配触摸屏、露点检测、DCS通讯、运行情况存储等。

6. 故障报警及诊断。

选型技术范围

氮气产量：5~4000Nm3/h

氮气纯度：95~99.9995%

氮气压力：0.1~0.7MPa（可调）

氮气露点：-40℃~-60℃

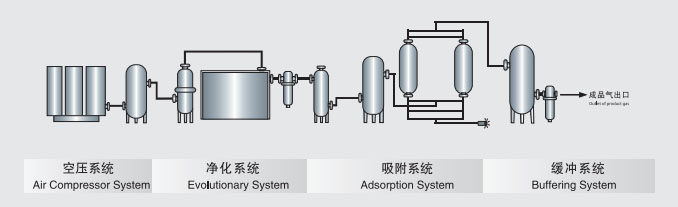

常规流程图

技术参数

YTN标准型变压吸附制氮机(氮气纯度: 99.5% )

YTN-D型变压吸附制氮机(氮气纯度: 98% )

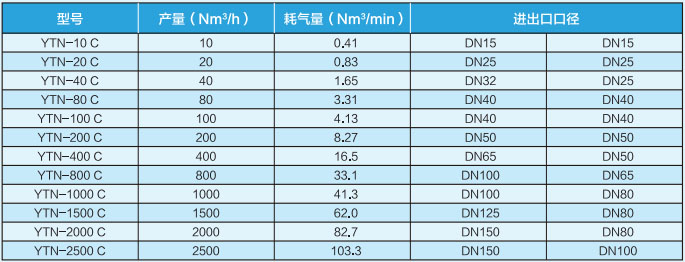

YTN-C型变压吸附制氮机(氮气纯度: 99% )

YTN-B型变压吸附制氮机(氮气纯度: 99.9%)

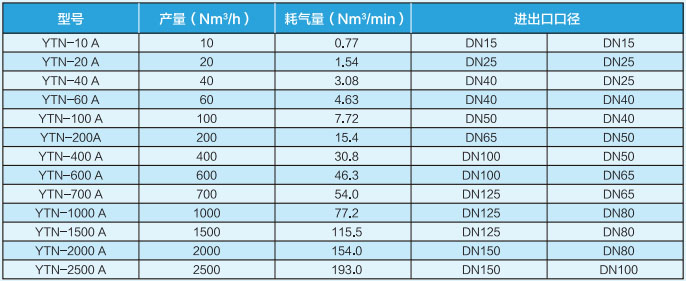

YTN-A型变压吸附制氮机(氮气纯度: 99.99% )

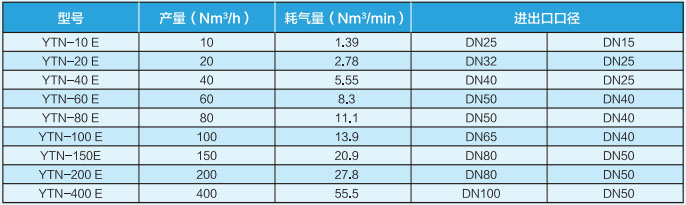

YTN-E型变压吸附制氮机(氮气纯度: 99.999% )

注: 1、 以上参数表均以压缩空气压力0.75MPa (表压)、环境20℃、一个标准大气压下及80%相对湿度为设计基准;
     2、如上参数表未涉及参数或设计基准改变，请向我司咨询。
